全新概念的GHK7000A開關柜智能操控裝置，功能強大，用于3-35KV 戶內開關柜，取代現有的一次回路模擬圖、溫濕度控制器，高壓帶電閉鎖裝置，全功能語音防誤提示和告警，配有合閘，分閘按鈕，儲能按鈕，遠方/就地轉換開關，照明開關。高亮度LED顯示器，可在線顯示當前溫度，濕度值。可選RS485通信接口，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。同時本裝置外觀精致，美觀、簡化、美化了開關柜面板，有效的提升開關柜品質。

主要技術指標

工作電源 AC180V～AC265V

   工作溫度：－20～＋65℃

工作濕度：≤95％RH

介質強度：≥AC2000V

絕緣性能：≥100MΩ

抗電磁干擾性能：符合IEC255－22的標準規定

動態閃爍頻率：1次/秒

開關量輸入端子和LED數碼顯示關聯關系：動態配置

主要功能簡介

主要功能簡介

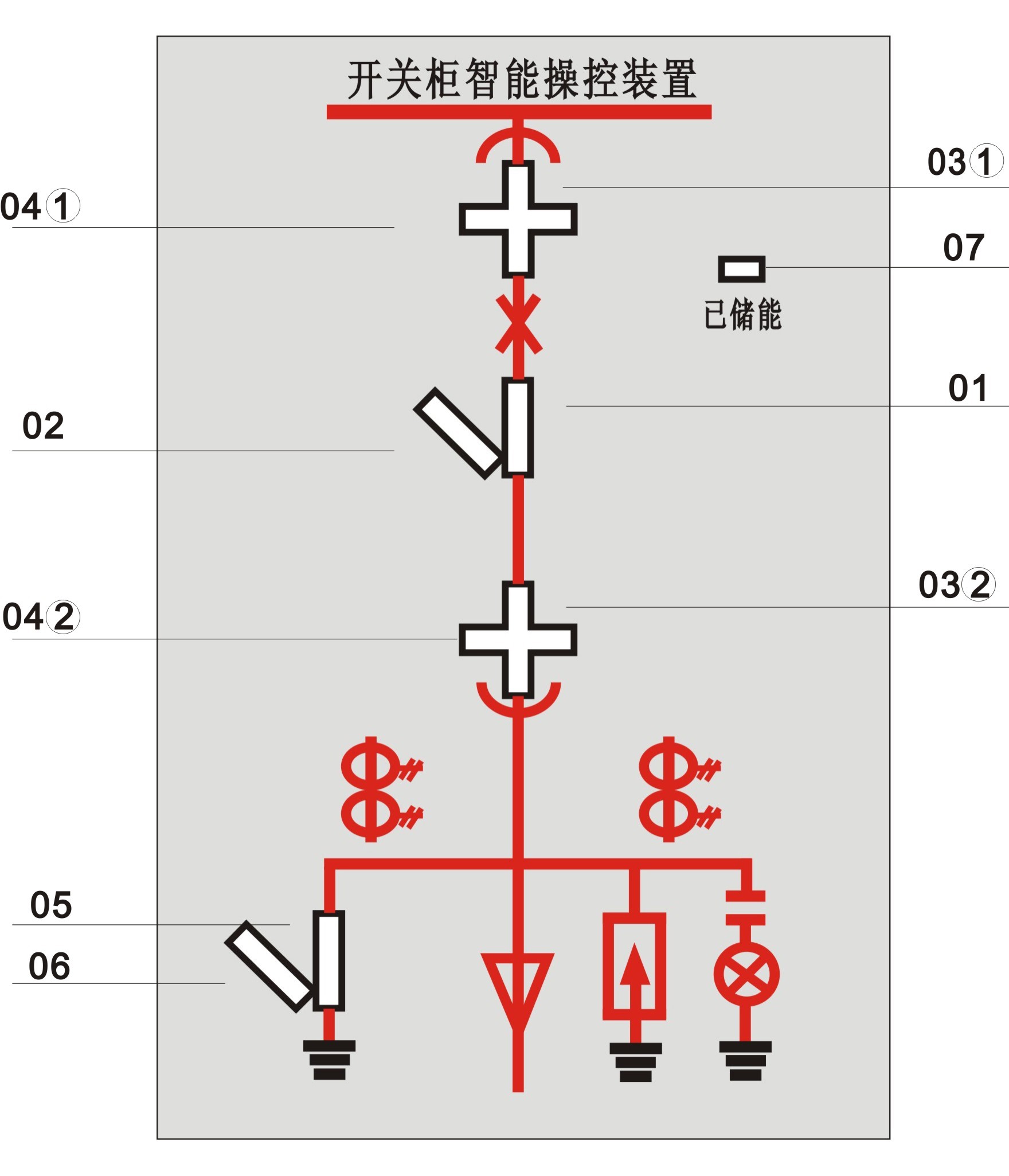

1 斷路器狀態顯示

 斷路器合閘并且分閘回路完好時，紅色01模擬條發光；

 斷路器分閘并且合閘回路完好時，綠色02模擬條發光；

 2 手車位置顯示

無源觸點輸入， 工作位置觸點閉合時，紅色03①、03②垂直模擬條發光，顯示斷路器位于工作位置。試驗位置觸點閉合時，綠色04①、04②水平模擬條發光，顯示斷路器位于試驗位置。手車位于試驗位置與工作位置之間時，發光條03①、03②、和04①、04②同時閃爍。手車移出開關柜時，紅色03①、03②和綠色04①、04②發光條均不發光，表示手車已斷電。

 3 接地開關位置顯示

無源接點輸入閉合，紅色05 垂直模擬條發光，顯示接地開關合閘。無源接點輸入斷開，綠色06 水平模擬條發光，顯示接地開關分閘。

4 彈簧儲能顯示

    無源觸點閉合，黃色07 指示發光，顯示斷路器已儲能。

5 帶電顯示及閉鎖功能

     1、LED啟輝電壓（KV）：額定相電壓×0.15-0.65

    2、閉鎖啟控電壓（KV）：額定相電壓 ×0.65

     3、當三相同時不帶電時，閉鎖解除燈亮，啟動電磁鎖動作。

6 自動加熱除濕控制

　  可帶1-2路溫濕度傳感器及輸出接點，并且用戶可根據需要在出廠時設定加熱/除濕/排風輸出的上下限。當環境濕度大于上限值或其溫度大于下限值時，啟動加熱，濕度小于下限值或溫度大于上限值時，停止加熱；當環境溫度≥45℃時，無條件停止加熱，防止過熱損傷。

7 智能語音防誤提示功能

    1、當斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲鳌薄?/span>

   2、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分接地開關”。

    3、斷路器合閘狀態、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲鳌⒄?qǐng)分接地開關”。

8 分合閘功能

    裝置面板上設有分閘/合閘轉換開關（或按鈕）、遠方/就地轉換開關、儲能開關等操作開關，方便用戶操作。

9 溫濕度顯示

9.1（A路）

 9.2（B路）

 10 通訊功能（可選配）

     裝置具有RS485通訊接口，配置標準的MODBUS規約
