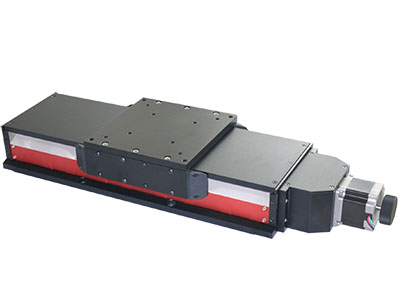

全密封高精度電控平移臺su30
- 產品品牌THROFINE
- 產品型號SU30系列
- 產品描述精密定位平臺最合適于精準度和可重復度要求比傳動系軸向推力要求更重要的應用,。此系列精密定位平臺也可以適用于需要采用合適力矩負載,,同時精度要求較高的應用,。主要應用于對定位精度,,重復精度要求極高場合,,并能夠...
精密定位平臺最合適于精準度和可重復度要求比傳動系軸向推力要求更重要的應用,。此系列精密定位平臺也可以適用于需要采用合適力矩負載,,同時精度要求較高的應用,。主要應用于對定位精度,,重復精度要求極高場合,并能夠適應惡劣的工作環境,。由于采用了全密封結構,,隔絕了外界粉塵對精密導軌絲杠的研磨效應,保證了長壽命,,高精度使用,。優化工業設計,在保證精度的情況下又擁有精致的外觀,,是您高精密激光加工,,半導體設備配套,精密科學研究等精密運動系統的不二選擇,。
行程mm |
100 |
200 |
300 |
400 |

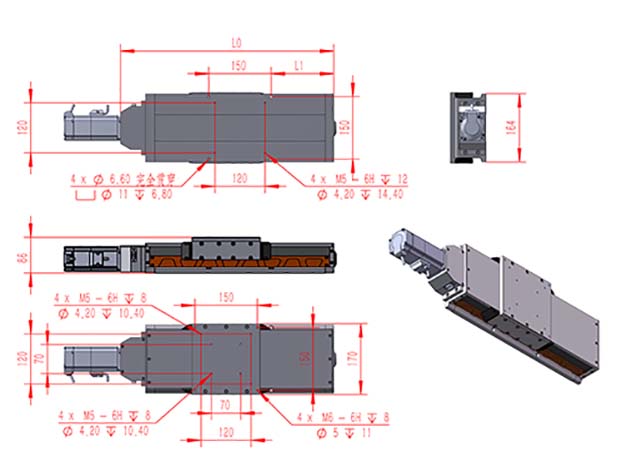

長度L0 |
418 |
518 |
618 |
718 |
固定孔邊距L1 |
100 |
150 |
200 |
250 |
最大高度mm |
86 |
|||
最大寬度mm |
170 |
|||
固定孔間距mm |
150x150 |
|||
電機接口 |
步進/伺服 |
|||
電機連接方式 |
并聯/串聯 |
|||
直線度μm |
10 |
15 |
||
重復定位精度μm |
3 |
5 |
||
反向間隙 |
3 |
5 |
||
最大負載kg |
50 |
|||
傳動比 |
1:1 |
|||
滾珠絲杠直徑mm |
15/16 |
|||
絲杠導程mm |
5/10 |
|||
臺板尺寸mm |
170x170 |
◆適用于高精度定位的優化
◆經過實際檢驗的不銹鋼帶密封技術,,可以有效的隔絕絲杠和導軌不受雜質污染
◆在緊湊的結構內實現全密封和通用性
◆出色的可重復性、準確性,以及其它機械優勢,。
◆出色的產品耐久性
◆精密滾珠絲杠傳動,,具有5mm、10mm絲杠導程,,具有高速,、高效率,
◆配置高度靈活

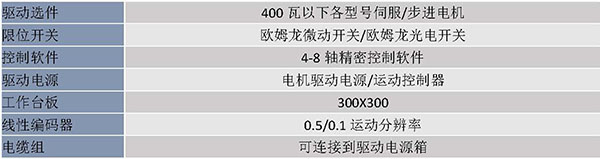

◆具有多種組件和模塊供您選擇使用,,滿足不同應用
◆業內領先的價格和性能
◆在保證精度和密封性的前提下,,優化了工業設計,保證了優美的外觀,。
◆外部固定,,降低系統的調試工作量。
◆優秀的供應鏈,,嚴格的材料控制,,精選每一個配件
